Un schéma d’installation goutte à goutte bien pensé change radicalement la façon dont un jardin se comporte face au manque d’eau, aux canicules et aux restrictions. En quelques traits précis sur un plan, vous fixez la position des goutteurs, la longueur des lignes, la pression à viser et la quantité d’eau réellement utile aux racines.
À partir de là, tout se joue dans le détail : diamètre des tuyaux, espacement, choix entre système sous pression ou sans pression, adaptation aux tomates, fraises, haies ou massifs. Les exemples concrets qui suivent montrent comment structurer ces éléments dans des schémas clairs, faciles à reproduire chez vous.
| Élément clé | Synthèse |
| Principe du goutte-à-goutte 💧 | Arrosage lent et ciblé au pied des plantes pour limiter le gaspillage et optimiser l’humidité du sol. |
| Éléments du schéma | Tuyau principal, dérivations, goutteurs, filtre, régulateur de pression et programmateur. |
| Disposition type | Réseau en ligne ou en boucle selon la surface, goutteurs positionnés au pied de chaque plante. |
| Avantages | Économie d’eau, arrosage homogène, installation adaptable au potager comme au jardin. |

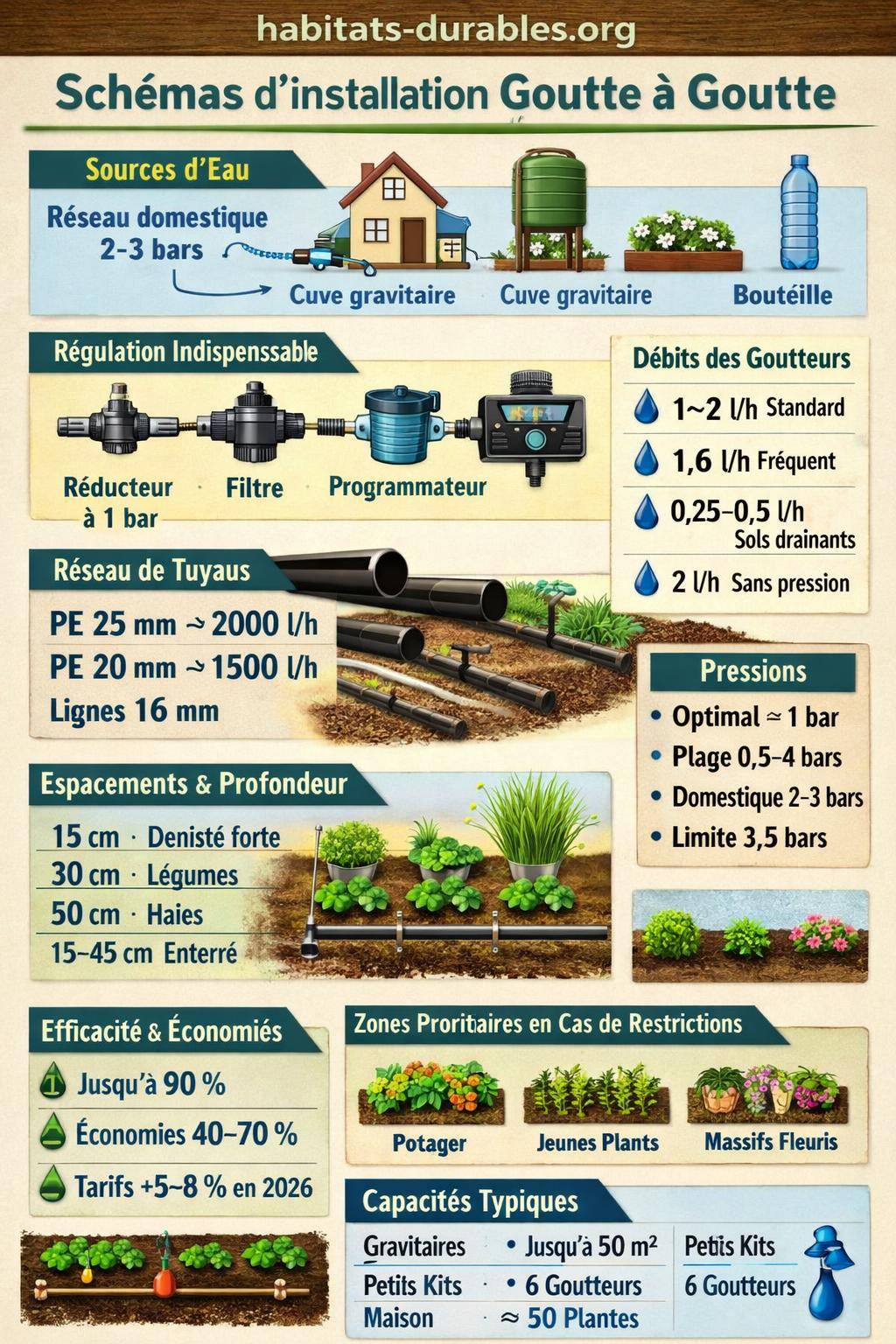

Comprendre le schéma d’installation goutte à goutte avant de tracer le moindre plan
Un schéma d’installation goutte à goutte ne se résume pas à relier quelques tuyaux. Il formalise un réseau hydraulique cohérent capable de distribuer une quantité d’eau précise à chaque plante, avec la bonne pression et une répartition homogène sur toute la ligne.
Ce plan sert de base pour choisir les composants, dimensionner les tuyaux, prévoir les raccords, éviter les chutes de pression et limiter les pertes d’eau. Il relie la théorie (débit, pression, espacement) à l’organisation concrète de votre potager, de vos haies ou de vos massifs.
Les 4 éléments clés d’un schéma goutte à goutte réussi
Un schéma clair s’appuie sur quelques éléments structurants. Chaque plan devrait faire apparaître :
- La source d’eau : réseau domestique, cuve, récupérateur d’eau de pluie, bouteille, bombonne.
- La régulation : réducteur de pression, filtre, programmateur ou minuterie.
- Le réseau principal : tuyau PE de distribution (20 ou 25 mm), collecteur ou nourrice.
- Les lignes de goutte à goutte : tubes percés, goutteurs ponctuels, tuyaux microporeux, arrosage enterré ou de surface.
Autour de cette structure, le schéma détaille les débits, l’espacement des émetteurs et la répartition par zone (potager, massif, haie, balcon…).
Débit, pression, espacement : la base technique à intégrer dans le plan
Les émetteurs standards fonctionnent avec des débits de 1 à 2 l/h en général, avec une valeur fréquente à 1,6 l/h. Pour des sols très filtrants (sols sableux), on peut viser des goutteurs plus doux entre 0,25 et 0,5 gph (gallons par heure), soit environ 0,95 à 1,9 l/h selon la conversion retenue. Un exemple classique : un goutteur de 0,5 gph fournit un débit modéré parfaitement adapté aux jeunes plants et aux substrats très drainants.
ExterieurBien choisir ses volets pour améliorer l’isolation de sa maisonLe taux d’application peut se représenter sur le schéma. À titre indicatif, un réseau bien conçu peut viser un application rate autour de 0,32 pouce/heure sur la zone arrosée, ce qui assure une infiltration progressive sans ruissellement.
Sur les schémas, la pression de service reste un repère central. Les installations de goutte à goutte travaillent correctement entre 10 et 30 psi, soit autour de 1 bar nominal pour de nombreux kits. Les goutteurs autorégulants supportent généralement de 0,5 à 4 bars de pression. Une alimentation domestique se situe entre 2 et 3 bars, parfois plus, ce qui impose souvent un réducteur.
Choisir le type de système avant de détailler le plan
Un schéma d’installation goutte à goutte dépend fortement du type de système retenu. Le plan ne sera pas le même entre un réseau autonome sans pression et un goutte à goutte raccordé sur l’eau de la maison. La compatibilité avec les tomates, fraises, concombres, poivrons, herbes aromatiques, haies, massifs ou pelouses oriente directement la structure du réseau.
Schéma de système goutte à goutte sous pression (réseau domestique)
Un arrosage connecté au réseau domestique utilise la pression disponible (souvent entre 2 et 3 bars). Le schéma doit alors intégrer :
- Une arrivée d’eau avec robinet extérieur ou prise intérieure dédiée.
- Un réducteur de pression calibré autour de 1 bar pour les lignes sensibles.
- Un filtre en amont des lignes de goutte à goutte.
- Un programmateur qui pilote les cycles d’arrosage.
- Un collecteur vers plusieurs zones : potager, haies, massifs, pelouse, serre.
Dans cette configuration, les goutteurs autorégulants fonctionnent entre 0,5 et 4 bars. L’installation sous pression permet des réseaux plus longs, avec des lignes multiples, à condition de respecter la capacité des tuyaux et les chutes de pression.
Schéma de système goutte à goutte sans pression (gravitaire)
Les systèmes sans pression exploitent le principe gravitaire depuis une réserve surélevée. La pression disponible dépend uniquement du niveau d’eau dans la cuve ou la bouteille. En pratique, la pression baisse au fil de la vidange, ce qui rend un arrosage parfaitement uniforme non garanti.
Pour les petites surfaces, on retrouve par exemple :
- Kits sans pression pour petits espaces : réserve jusqu’à 10 l, environ 6 goutteurs réglables pour des pots ou jardinières.
- Systèmes pour jardin en pleine terre sur réserve : surface jusqu’à 50 m², goutteurs à 2 l/h, sans nécessairement avoir une arrivée d’eau directe.
- Cônes en céramique alimentés par bouteille de 1,5 l pour les petits pots et balconnières.
Le schéma de ces systèmes indique toujours la hauteur de la réserve par rapport aux goutteurs, car cette donnée conditionne le débit réel. Les lignes restent plus courtes, avec moins de dérivations, pour limiter les écarts d’arrosage entre le premier et le dernier goutteur.
Paramètres hydrauliques à représenter sur le schéma
Un plan efficace se base sur quelques paramètres chiffrés. Ils assurent un fonctionnement correct du réseau sans essais hasardeux.
Pression de service et limites réglementaires
En France, la notion de basse pression réglementaire se situe autour de 3,5 bars. Une installation domestique standard fluctue entre 2 et 3 bars en sortie de compteur. Les goutteurs de jardin tolèrent généralement une pression d’entrée comprise entre 0,5 et 4 bars, mais le fonctionnement optimal se trouve aux alentours de 1 bar pour un arrosage localisé classique.
Le schéma peut mentionner :
- Pression d’arrivée estimée : 2,5 bars.
- Pression après réducteur : 1 bar.
- Plage acceptable émetteurs : 0,5 à 4 bars.
« Pour les installations de micro-irrigation, le respect des pressions de service indiquées par le fabricant conditionne la régularité du débit de chaque émetteur et limite les risques de détérioration prématurée du matériel. »
En parallèle, les restrictions réglementaires annoncées pour 2026 prévoient une réduction de 30 % de l’irrigation localisée dans certaines zones et périodes sensibles. Un schéma détaillé aide à anticiper ces limitations en organisant des zones indépendantes, faciles à couper ou à réduire en cas d’arrêté préfectoral.
Diamètre des tuyaux et capacités maximales
Les tuyaux en polyéthylène (PE) se choisissent en fonction du débit total à faire transiter. Une règle pratique consiste à ne pas approcher la capacité maximale du tuyau pour conserver une marge de sécurité. Par exemple :
| Diamètre tuyau PE | Capacité indicative (l/h) | Cas d’usage typique |
|---|---|---|
| 20 mm | ≈ 1500 l/h | Réseau principal pour petit jardin, quelques lignes de potager, haies courtes |
| 25 mm | ≈ 2000 l/h | Distribution principale pour jardin plus vaste, plusieurs zones distinctes |
Sur le schéma, indiquez clairement le diamètre : « PE 25 mm » pour la ligne principale, « PE 16 ou 13 mm » pour les dérivations vers les goutteurs. Cela facilite tout ajout ultérieur de section ou le remplacement de pièces.
Espacement des goutteurs et profondeur d’irrigation
L’espacement entre goutteurs se situe le plus souvent entre 15 et 50 cm selon le type de plantation et la texture du sol :
- 15 cm pour les zones très denses (massifs, bordures fleuries, rangs serrés).
- 30 cm pour la plupart des légumes de rang : tomates, concombres, poivrons.
- 50 cm pour les haies, arbres jeunes ou certains arbustes espacés.
En irrigation enterrée, les schémas mentionnent la profondeur de pose des tuyaux entre 15 et 45 cm. Plus la profondeur est importante, plus la zone humidifiée s’élargit et se stabilise, avec une réponse plus lente aux apports.

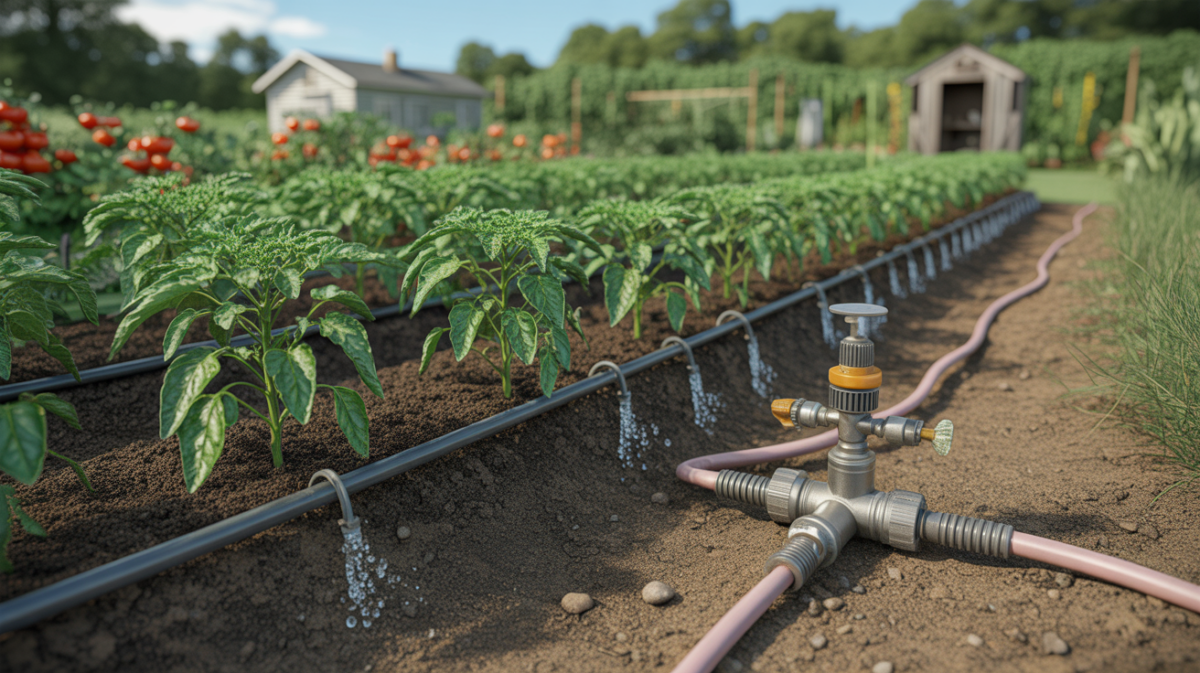

Exemple de schéma goutte à goutte pour potager en pleine terre
Le potager représente un terrain idéal pour structurer un schéma d’installation goutte à goutte. On y retrouve des rangs, des carrés, des cultures associées et des besoins variés selon les espèces.
Plan général pour rangs de tomates, concombres et poivrons
Imaginons un potager rectangulaire divisé en 3 grandes bandes culturales :
- Bande A : rangs de tomates espacés de 80 cm.
- Bande B : rangs de concombres et poivrons.
- Bande C : rangs mixtes de fraises et d’herbes aromatiques.
Le schéma d’ensemble représente :
- Un collecteur principal en PE 25 mm longeant le bord du potager.
- Trois dérivations (une par bande) en PE 20 mm avec vanne de secteur.
- Sur chaque bande, des lignes de goutte à goutte parallèles, en PE 16 mm, espacées selon les rangs.
On prévoit une mise à jour des besoins par culture via un programmateur. Le schéma peut signaler par un code couleur les zones les plus gourmandes en eau (tomates, concombres) et celles plus sobres (herbes aromatiques).
Schéma détaillé sur un rang de tomates
Sur une ligne de tomates de 10 m :
- Tomates espacées de 50 cm sur le rang.
- Goutteurs de 1,6 l/h espacés de 30 cm pour améliorer la répartition autour des racines.
- Pression régulée à 1 bar sur la ligne.
- Durée d’arrosage adaptée selon la saison via le programmateur.
Le plan signale les longueurs, l’emplacement des raccords en T, la vanne en tête de ligne et le bouchon en fin de ligne. On peut associer ce type de configuration à un guide complet sur l’installation du goutte à goutte au potager pour affiner encore l’organisation.
Prise en compte de l’efficacité hydrique et des restrictions
Un réseau de goutte à goutte bien dimensionné atteint fréquemment jusqu’à 90 % d’efficacité hydrique, c’est-à-dire que l’immense majorité de l’eau envoyée parvient réellement à la zone racinaire. Cela limite fortement les pertes par évaporation ou ruissellement par rapport à un arrosage par aspersion.
Les économies d’eau mesurées varient généralement entre 40 et 70 % par rapport à un arrosage classique. Ce gain devient stratégique face aux hausses tarifaires prévues pour 2026, estimées entre 5 et 8 %, et face aux restrictions locales visant une réduction de 30 % de l’irrigation localisée. Un schéma précis facilite les ajustements en ciblant les zones les plus rentables à maintenir en service.
Exemple de schéma goutte à goutte pour carré potager
Le carré potager standard de 1,20 x 1,20 m se prête très bien à un schéma simple et efficace. Il accueille jusqu’à 16 plantes en damier, soit 4 x 4 cases, chacune dédiée à une variété : tomates cerises, salades, fraises, aromatiques.
Organisation du réseau dans un carré 1,20 x 1,20 m
Le schéma représente :
- Un tuyau principal arrivant sur un côté du carré (PE 16 mm).
- Quatre lignes parallèles espacées de 30 cm couvrant toute la largeur.
- Goutteurs intégrés ou ponctuels positionnés à chaque intersection de la grille 4 x 4.
La connexion se réalise souvent via un raccord rapide sur le tuyau principal du jardin. Le plan précise l’orientation du carré par rapport à ce point d’alimentation, ainsi que le type de goutteurs selon les plantes les plus gourmandes.
Schéma couplé à un système gravitaire pour petits jardins
Dans un petit espace, le carré potager se relie facilement à un système sans pression alimenté par une réserve de quelques litres. Un kit dédié accepte en général jusqu’à 6 goutteurs réglables pour des jardinières et petits carrés.
ExterieurVolets roulants : les 5 signes qui montrent qu’ils arrivent en fin de vieLe plan mentionne le volume de la réserve, la hauteur de pose et la répartition des goutteurs sur chaque case du carré. Un lien logique se fait avec un système de goutte à goutte sans pression pour affiner les réglages et le choix du matériel.
Schémas spécifiques pour pots, jardinières et cultures intérieures
Les petits contenants demandent un schéma différent, plus fin, avec une attention particulière portée à chaque pot. L’objectif consiste à amener juste ce qu’il faut d’eau sans engorgement, en tenant compte du volume réduit de substrat.
Schéma pour pots et jardinières extérieurs
Pour un balcon ou une terrasse, le plan se structure autour :
- D’une ligne principale qui longe tous les bacs et jardinières.
- De petits dérivations vers chaque pot via des micro-tubes.
- De cônes en céramique reliés à des bouteilles de 1,5 l pour les pots isolés.
Le schéma indique le sens de circulation de l’eau, l’emplacement des réducteurs de pression miniatures si la ligne est raccordée au réseau domestique, et le type de goutteur employé pour chaque pot (débit réglable, anti-goutte, micro-asperseur pour les grandes jardinières fleuries).
Schéma pour arrosage goutte à goutte intérieur
Les plantes d’intérieur nécessitent souvent un arrosage goutte à goutte intérieur très ciblé, piloté par un petit programmateur fonctionnant sur pile ou sur secteur. Le schéma prévoit :
- Une réserve ou bombonne de 5 l ou plus, placée en hauteur ou sur un meuble.
- Un tuyau principal qui suit discrètement les plinthes ou passe derrière les meubles.
- Des dérivations vers chaque pot, avec goutteur réglable ou cône céramique.
Pour approfondir ce type de configuration, une ressource dédiée comme un guide d’arrosage goutte à goutte intérieur complète parfaitement le schéma en détaillant les spécificités des plantes d’appartement.
Schémas d’installation pour haies, massifs et pelouses
Les haies, massifs et pelouses couvrent souvent de plus grandes surfaces que le potager. Les schémas doivent alors intégrer des lignes plus longues, des dérivations multiples et parfois des solutions enterrées.
Schéma de goutte à goutte pour haies
Une haie se traite généralement comme une grande ligne continue. Le plan classique prévoit :
- Un tuyau PE 20 ou 25 mm en ligne principale le long de la haie.
- Un tuyau goutte à goutte en PE 16 mm enterré ou en surface à la base des arbustes.
- Des goutteurs intégrés à 2 l/h espacés de 50 cm.
Le schéma mentionne les points hauts et bas si le terrain présente des pentes, car ils influencent la répartition de la pression. Des vannes de secteur peuvent segmenter de longues haies pour mieux maîtriser la durée d’arrosage selon l’exposition ou le type d’essence.
Schéma de micro-irrigation pour massifs fleuris
Les massifs accueillent des plantes aux besoins souvent très différents. Le schéma doit donc adopter une structure plus étoilée :
- Un réseau principal en boucle fermée autour du massif pour équilibrer les pressions.
- Des dérivations courtes vers des micro-asperseurs ou des goutteurs ponctuels sous le paillage.
- Un espacement des émetteurs entre 15 et 30 cm selon la densité de plantation.
Le plan peut faire apparaître plusieurs zones de végétaux : vivaces, annuelles, arbustes, chacune équipée d’un type d’émetteur spécifique que l’on mentionne clairement (goutteur 2 l/h, asperseur 30 l/h, etc.).
Schéma de réseau enterré pour pelouse
Sur pelouse, on recourt plus souvent à des turbines ou asperseurs escamotables qu’au goutte à goutte pur. Pourtant, certaines configurations de gazons très localisés ou de bandes étroites acceptent de fines lignes de goutte à goutte enterrées à 15 à 45 cm de profondeur.
Le schéma indique alors :
- L’implantation de chaque ligne en quinconce pour obtenir une humidité homogène.
- La profondeur de pose, la distance entre lignes, la distance entre goutteurs.
- Le raccordement à un collecteur commun avec autres zones (massifs, haies).
Ce type d’installation se marie bien avec une approche globale décrite dans un kit d’arrosage goutte à goutte complet, rassemblant les éléments nécessaires pour pelouses, massifs et bordures.
Exemples de schémas par taille de jardin et nombre de plantes
Certains kits de micro-irrigation annoncent un nombre de plantes maximal autour de 50 plantes, avec un programmateur intégré et un débit ajustable. Les schémas ci-dessous illustrent comment organiser visuellement ces capacités.
Petit jardin jusqu’à 50 m² sur réserve d’eau
Pour un jardin de pleine terre de taille modeste, un système gravitaire sur réserve convient très bien :
- Surface maximale : 50 m².
- Réserve d’eau de pluie alimentant un réseau sans pression.
- Débit de chaque goutteur : 2 l/h.
Le schéma indique la cuve d’eau de pluie, la hauteur du socle, le tuyau principal desservant le jardin et les dérivations vers le potager, les massifs et les haies. Il mentionne également la dépendance de la pression au niveau de la réserve, ce qui influe sur l’homogénéité de l’arrosage.
Jardin équipé d’un système sur bombonne et tuyau percé
Certaines configurations utilisent une bombonne de 5 l alimentant un tuyau percé ou une bouteille enterrée près des racines. Sur le schéma :
- La bombonne figure à proximité immédiate de la zone à irriguer.
- Le tuyau percé suit la ligne de plantation principale.
- Les bouteilles enterrées apparaissent comme des points de stockage local d’eau.
Ce type de dispositif convient bien aux lieux isolés, sans arrivée d’eau, avec un besoin d’autonomie sur quelques jours. Le plan se concentre alors sur la répartition des volumes et sur la simplicité d’utilisation.
Représenter les performances et économies sur le schéma
Un schéma d’installation goutte à goutte gagne en utilité lorsqu’il intègre des indications sur les performances attendues : économies d’eau, adaptation aux hausses de tarifs, scénarios de restriction. Ces éléments transforment le plan technique en véritable outil de pilotage du jardin.
Efficacité hydrique et économies d’eau
Les installations de micro-irrigation atteignent des taux d’efficacité hydrique pouvant aller jusqu’à 90 %. Sur le schéma, on peut par exemple ajouter :
- Une estimation de consommation quotidienne par zone (potager, haie, massifs).
- Un rappel du gain estimé de 40 à 70 % par rapport à l’arrosage manuel ou par aspersion.
- Un encadré sur la durée de retour sur investissement en fonction des hausses de tarifs prévues (5 à 8 % en 2026).
Ces données chiffrées donnent du sens au schéma et justifient le choix du goutte à goutte comme stratégie de gestion de l’eau.
Anticipation des restrictions et gestion par zone
Face aux perspectives de réduction de 30 % de l’irrigation localisée dans certaines périodes, le schéma a intérêt à découper le jardin en zones bien distinctes :
- Zone 1 : potager familial (priorité élevée).
- Zone 2 : haies de séparation (priorité moyenne).
- Zone 3 : massifs d’ornement (priorité plus faible).
En ajoutant ce type de classification au plan, on repère d’emblée les secteurs à réduire ou à suspendre en cas de restrictions, tout en préservant les plantations les plus sensibles.
Relier le schéma d’installation à la mise en œuvre pratique
Un plan d’arrosage goutte à goutte n’a de valeur que s’il reste facile à traduire sur le terrain. D’où l’intérêt de le relier à des guides d’installation concrets et à des kits adaptés à votre surface et à vos cultures.
Du plan papier au montage sur terrain
Une démarche efficace consiste à :
- Tracer le schéma à l’échelle avec toutes les longueurs et diamètres.
- Reporter les distances directement au sol avec un mètre et des repères.
- Positionner les vannes, les dérivations et les bouchons en suivant le plan.
- Installer progressivement les goutteurs ou le tuyau goutte à goutte en vérifiant la cohérence avec le dessin.
Un guide d’installation du goutte à goutte complète le schéma en détaillant les étapes de montage, les tests de pression et les réglages du programmateur.
Choisir un kit adapté à son schéma
Une fois le plan finalisé, le choix du matériel devient plus simple. On connaît :
- La longueur totale des lignes.
- Le nombre d’émetteurs nécessaire (jusqu’à 50 plantes ou plus).
- Le type de source (réseau domestique, cuve, bouteille).
Il devient alors logique de s’orienter vers un kit d’arrosage goutte à goutte cohérent avec ce dimensionnement, plutôt que de cumuler des éléments disparates. Le schéma sert ici de feuille de route pour vérifier la compatibilité de chaque composant avec la pression, le débit et la surface à arroser.
« Un schéma d’installation précis, associé à un kit adapté et à un guide de montage, transforme l’arrosage du jardin en un système propre, mesurable et ajustable au fil des saisons, bien loin des improvisations de tuyaux posés au hasard. »
