Un schéma d’arrosage automatique enterré bien pensé transforme un réseau de tuyaux, d’électrovannes et d’arroseurs en un système cohérent, régulier et économe en eau. La clé réside dans un plan précis : découpage en zones, choix des arroseurs, calcul de débit, implantation des tranchées et réglage de la programmation.
À partir d’exemples concrets et de plans types, tu vas voir comment passer d’une pelouse assoiffée ou d’un potager irrégulièrement arrosé à un jardin homogène, adapté à ton sol, à ton climat et à ta consommation d’eau, tout en maîtrisant ton budget d’installation et de fonctionnement.
| Élément clé | Synthèse |
|---|---|
| Objectif 🌱 | Installer un système d’arrosage discret, performant et automatisé pour un jardin. |
| Composants essentiels | Réseau de tuyaux enterrés, électrovannes, programmateur, arroseurs escamotables ou goutte-à-goutte. |
| Organisation du réseau | Découper le terrain en zones avec débits adaptés pour assurer une irrigation homogène. |
| Plans types | Modèles pour pelouse, massifs ou haies intégrant la disposition des tuyaux et arroseurs. |
| Avantages 👍 | Arrosage précis, économie d’eau, automatisation complète et rendu invisible dans le jardin. |
Dimensionnement d’un Systeme d’Arrosage Automatique Enterre
Calculez le nombre d’arroseurs, de circuits, le temps d’arrosage et le budget pour votre installation d’arrosage automatique enterre.
Estimation indicative basee sur des moyennes. Les besoins reels peuvent varier selon la nature du sol, l’exposition et le climat local.
Comprendre le schéma d’arrosage automatique enterré avant de tracer le plan

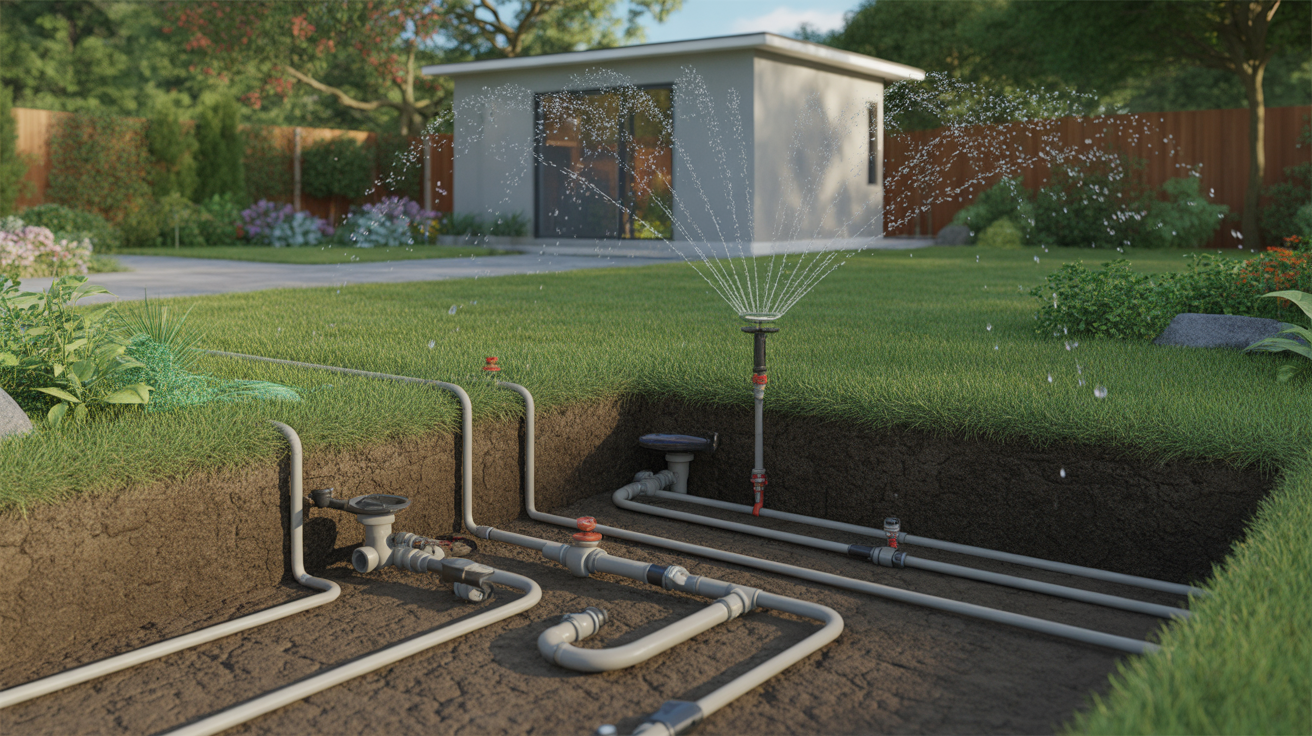

Un schéma d’arrosage automatique enterré décrit de manière visuelle l’ensemble de ton installation : arrivée d’eau, réseau principal, réseaux secondaires, électrovannes, arroseurs, programmateur et éventuels capteurs. Ce dessin n’est pas un simple croquis, il sert de base pour le devis, la pose, la maintenance et les futures évolutions du système.
ExterieurBien choisir ses volets pour améliorer l’isolation de sa maisonUn plan cohérent permet de répartir correctement la pression, d’éviter les zones sèches ou inondées, de dimensionner les tuyaux et de limiter les travaux de terrassement. Sans ce schéma, l’installation devient une succession d’ajouts hasardeux difficiles à optimiser.
Dans une logique globale de gestion de l’eau au jardin, ce schéma s’intègre dans une démarche plus large : réglage de la programmation, adaptation à la saison et aux types de plantations. Sur ces points, tu peux compléter avec un guide de programmation et d’installation de l’arrosage automatique.
« Un bon plan d’arrosage enterré ne sert pas seulement à poser des tuyaux, il sert à maîtriser la ressource en eau, le budget et la durabilité du jardin. »
Les éléments indispensables d’un schéma d’arrosage enterré
Avant de tracer ton plan, liste chaque composant du futur système. Cette étape clarifie la structure globale du réseau.
- Arrivée d’eau : compteur, robinet extérieur, éventuelle pompe ou surpresseur.
- Collecteur : nourrice qui répartit l’eau vers les différentes électrovannes.
- Électrovannes : pilotées par un programmateur, elles ouvrent et ferment les zones.
- Tuyaux principaux (réseaux primaires) : conduites enterrées à 60 cm reliant l’arrivée d’eau aux différentes zones.
- Tuyaux secondaires : réseaux à 40 cm de profondeur alimentant les arroseurs ou lignes de goutte-à-goutte.
- Arroseurs : turbines, tuyères, micro-asperseurs, goutte-à-goutte selon la zone.
- Programmateur d’arrosage : cerveau du système, gère les horaires, la durée et la fréquence. Pour aller plus loin dans ce choix, regarde le dossier comment choisir un programmateur d’arrosage.
- Accessoires : filtres, régulateurs de pression, clapets anti-retour, regards de visite.
Chaque élément doit apparaître sur le plan avec un symbole clair, assorti d’une légende. Ce langage graphique simplifie la communication avec un installateur ou avec un autre membre de la famille si tu ne gères pas seul le système.
Étape 1 : analyser le terrain avant de dessiner le schéma
Un bon schéma commence sur le terrain, pas sur l’ordinateur. Marche dans le jardin, observe le sol, les pentes, les obstacles. Chaque caractéristique influence la position des tuyaux, des arroseurs et la découpe des zones.
Prendre en compte le type de sol dans le plan d’arrosage
Le sol détermine la vitesse d’infiltration de l’eau, la répartition de l’humidité et la distance entre les lignes d’arrosage. Ignorer ce paramètre conduit à des pelouses spongieuses ou à des zones brûlées, même avec un matériel performant.
| Type de sol | Comportement de l’eau | Conséquence sur le schéma |
|---|---|---|
| Sol sableux | Infiltration rapide, peu de rétention | Lignes plus rapprochées, arrosages plus fréquents, temps de cycle plus courts |
| Sol argileux | Rétention longue, drainage lent | Lignes plus espacées, risques de stagnation, cycles plus espacés mais plus longs |
| Sol caillouteux | Écoulement irrégulier, trous secs | Prévoir un apport de sable ou remblai dans les tranchées pour stabiliser les tuyaux et l’arrosage |
Sur ton schéma, note le type de sol pour chaque zone si le terrain est hétérogène. Un même jardin peut combiner une zone sableuse proche d’un remblai et une zone plus argileuse en fond de parcelle.
Topographie, obstacles et géométrie du jardin
La topographie influe directement sur la pression disponible sur chaque zone. Un dénivelé non anticipé se traduit par des arroseurs faibles en haut de la pente et débordants en bas.
- Dénivelé : une pente modifie la pression et le débit. Sur ton plan, mentionne les altimétries approximatives des différentes zones.
- Obstacles : arbres, massifs existants, allées, piscine, terrasse, jeux pour enfants. Ils déterminent les couloirs possibles pour les tranchées et les zones d’ombrage.
- Géométrie complexe : jardins en L, parcelles étroites, angles saillants. Ce type de configuration réclame des schémas plus travaillés, parfois avec des buses sectorielles et des arroseurs spécifiques.
« Sur un terrain à géométrie très complexe, le bricolage improvisé conduit souvent à des zones oubliées. Un schéma détaillé évite ces manques d’arrosage fréquents. »
Pour les jardins très découpés, avec de nombreux obstacles, l’arrosage enterré peut être complété par un système d’arrosage automatique fait maison sur certaines zones difficiles, par exemple avec des micro-tuyaux ou du goutte-à-goutte en surface.
Profondeur d’enterrement et profil des tranchées
La profondeur d’enterrement conditionne la protection contre le gel, les racines et les passages d’outils de jardin. Elle influe aussi sur la pente possible des tuyaux et la facilité de maintenance.
- Arroseurs : corps d’arroseurs généralement positionnés à environ 25 cm de profondeur.
- Réseaux primaires : enterrés à environ 60 cm pour protéger la conduite principale et les gros débits.
- Réseaux secondaires : posés vers 40 cm, avec un profil de tranchée en V et fond plat pour stabiliser le tuyau.
Intègre ces profondeurs dans ton schéma par des annotations ou une coupe simplifiée. Cette représentation facilite la planification de la main-d’œuvre et l’estimation de la durée du chantier.
Étape 2 : calculer la pression et le débit pour structurer le plan par zones
Le schéma d’arrosage doit respecter les limites hydrauliques de ton installation. Un plan trop ambitieux avec trop d’arroseurs sur une même ligne conduit à des jets timides et des zones sous-arrosées.
Mesurer débit et pression disponibles
Deux valeurs guident le dimensionnement : la pression en bars et le débit en m³/h.
- Pression minimale : vise au moins 2 bars pour un fonctionnement correct des arroseurs classiques.
- Débit minimal pratique : environ 1,5 m³/h pour commencer à structurer plusieurs arroseurs sur une même zone.
Pour estimer le débit, utilise la formule (contenance en litres / temps en secondes) × 3,6. Par exemple, si un seau de 10 L se remplit en 20 secondes : (10 / 20) × 3,6 = 1,8 m³/h. Inscris cette valeur sur ton plan, elle sert de référence pour le nombre d’arroseurs par zone.
Répartir les arroseurs par zone d’arrosage
Chaque zone (ou secteur) rassemble un certain nombre d’arroseurs commandés par une même électrovanne. Le schéma indique :
- La position de chaque électrovanne.
- Le tracé des tuyaux secondaires.
- Le nombre d’arroseurs raccordés à la zone.
Pour chaque arroseur, le fabricant indique un débit en L/h selon la buse et la pression. Additionne les débits de tous les arroseurs d’une zone et compare avec ton débit disponible. Le total doit rester inférieur à la capacité mesurée, en gardant une marge de sécurité.
Adapter le schéma aux besoins des différents types de jardin
Le plan ne se conçoit pas de la même manière pour une pelouse, un potager ou un massif d’arbustes. Les besoins hebdomadaires en eau varient fortement.
- Pelouse : besoin moyen entre 5 et 8 mm par semaine, soit environ 40 à 50 mm/semaine selon la densité et le climat. En pratique, on vise souvent 5 L/m² en réglage courant.
- Potager : besoin entre 2 et 10 mm/semaine selon les espèces, la nature du sol et l’exposition.
- Massifs et arbustes : besoins très spécifiques, souvent gérés avec goutte-à-goutte ou micro-asperseurs.
Sur ton schéma, distingue clairement les zones de pelouse, de potager et de massifs. Les émetteurs d’eau ne sont pas les mêmes, les durées programmées non plus. Pour le potager, un système d’arrosage automatique pour potager avec réserve d’eau apporte une régularité intéressante en période d’absence.
Étape 3 : choisir les arroseurs et rayonner correctement sur le plan
La sélection des arroseurs détermine la couverture réelle au sol. Le schéma doit représenter les rayons d’arrosage, les angles et les recouvrements entre jets.
Types d’arroseurs et surfaces couvertes
Chaque famille d’arroseurs répond à un usage précis :
- Tuyères : adaptées aux petites surfaces ou aux formes irrégulières, avec un jet fixe. Coût unitaire entre 5 et 20 € selon le modèle.
- Turbines : prévues pour des surfaces plus larges, avec rotation et portée plus grande. Gamme de prix de 10 à 150 €.
- Arroseurs multi-surfaces : certains modèles couvrent des surfaces variées pouvant atteindre 700 m².
- Micro-arrosage : micro-asperseurs ou goutte-à-goutte pour massifs, haies, jardinières.
Un arroseur standard couvre en général entre 90 et 280 m², tandis que des modèles dédiés aux grandes surfaces montent jusqu’à 490 m². Sur ton schéma, dessine le cercle ou le secteur de chaque arroseur et vérifie le recouvrement des jets.
Rayons, angles et recouvrement sur le plan
Pour éviter les zones sèches, les cercles d’arrosage doivent se recouper. On parle souvent d’un recouvrement "tête à tête" : chaque arroseur envoie son jet jusqu’à la tête du suivant.
- Place les arroseurs d’angle en réglage 90° avec un rayon adapté pour arroser la zone sans dépasser sur la terrasse ou le mur.
- Sur les côtés, utilise des arroseurs à 180° pour longer les limites.
- Au centre, privilégie les arroseurs à 360° ou 120°/240° selon la forme de la zone.
Inscris sur le plan la portée prévue pour chaque arroseur, en tenant compte de la pression réelle, pas seulement des valeurs théoriques. Un excès de pression ou un manque se ressent fortement sur la portée des jets.
Cas particulier : arrosage des plantes en pot et de l’intérieur
Le schéma d’arrosage enterré concerne surtout l’extérieur, mais il se combine facilement avec de petits réseaux dédiés aux plantes en pots, balconnières ou serre. Ces zones annexes figurent sur ton plan, même si les tuyaux restent en surface.
Pour les plantes d’intérieur, un circuit séparé, autonome ou relié à une réserve, reste souvent préférable. Tu peux t’inspirer d’un système d’arrosage automatique fait maison pour plantes d’intérieur pour harmoniser l’ensemble.
Étape 4 : intégrer les contraintes climatiques dans le schéma
Les besoins en eau évoluent avec les saisons et le climat local. Le schéma a intérêt à prévoir ces variations dès le départ, surtout pour le positionnement d’éventuels capteurs (pluie, humidité, gel) et pour le choix du programmateur.
Besoins en eau selon le climat et la saison
Les besoins théoriques servent de base, mais la réalité se module avec la météo :
- Régions à faible pluviométrie : arrosage tous les 3 jours pour la pelouse en période sèche.
- Régions chaudes : arrosage tous les 2 jours pendant les périodes de forte chaleur.
- Période sèche : du printemps au début de l’automne, fréquence plus élevée.
- Période froide : arrosage rare, parfois coupé totalement.
Les meilleurs résultats reposent sur des programmateurs capables d’ajuster la durée d’arrosage par pourcentage selon la saison. Ton schéma peut mentionner ces ajustements pour chaque zone (par exemple +30 % l’été, -50 % au printemps).
Heures d’arrosage optimales à intégrer dans la programmation
Le plan n’indique pas seulement les tuyaux, il s’accompagne d’un scénario de fonctionnement.
- Printemps : arrosage tôt le matin pour limiter l’évaporation et favoriser un séchage naturel de la végétation en journée.
- Étés chauds : arrosage en fin de soirée, après la chute des températures.
- Règle générale : intervenir aux heures fraîches, sans vent fort, pour limiter les pertes par évapotranspiration.
Indique sur ton plan ou dans une annexe la plage horaire principale par zone. Cette note simplifie les réglages du programmateur, en particulier si plusieurs personnes s’occupent du jardin.
Étape 5 : exemples de schémas d’arrosage automatique enterré
Pour rendre les principes concrets, voici plusieurs modèles de plans adaptés à des jardins courants. Chaque exemple associe surfaces, type de sol, matériel et ordre de prix.
Exemple 1 : jardin de 150 m² avec pelouse simple
Configuration typique autour d’une maison, avec une grande pelouse et quelques massifs périphériques.
- Surface : 150 m² essentiellement engazonnée.
- Sol : plutôt limoneux, infiltration correcte.
- Topographie : peu de dénivelé, carré ou rectangle.
Schéma :
- 1 réseau principal depuis l’arrivée d’eau, enterré à 60 cm.
- 1 collecteur avec 2 électrovannes : une zone pelouse, une zone massifs.
- Zone pelouse : 6 à 8 arroseurs type tuyères ou petites turbines, disposés en périphérie et au centre, avec recouvrement tête à tête.
- Zone massifs : ligne de goutte-à-goutte le long des plantations.
Budget indicatif matériel + installation pour une surface inférieure à 200 m² : entre 10 et 15 €/m² environ, soit dans ce cas 1500 à 2250 €, en fonction des équipements choisis et de la complexité des tranchées.
« Pour les petits jardins résidentiels, un schéma simple avec 2 à 3 zones bien distinctes couvre la plupart des besoins, tout en restant facile à entretenir et à ajuster. »
Exemple 2 : plan pour 300 m² de pelouse avec potager
Ici, le jardin associe une pelouse principale et un potager d’une trentaine de m².
- Surface totale : 300 m².
- Zones : 2 zones pelouse, 1 zone potager.
- Débit disponible : environ 2 m³/h.
Schéma :
- Réseau principal en boucle pour stabiliser la pression sur l’ensemble de la parcelle.
- 3 électrovannes : Pelouse A, Pelouse B, Potager.
- Pelouse : arroseurs turbines couvrant 90 à 280 m² selon les secteurs, placés en angles et en lignes.
- Potager : goutte-à-goutte enterré ou en surface, entre les rangs.
Consommation d’eau annuelle sur 100 jours d’arrosage, avec un besoin moyen de 4 L/m²/jour : pour 300 m², on atteint environ 360 € par an, en se basant sur un prix de l’eau de 3 €/m³.
ExterieurVolets roulants : les 5 signes qui montrent qu’ils arrivent en fin de vieLes coûts d’entretien tournent autour de 10 % du coût initial par an : contrôle des buses, purge avant l’hiver, vérification des électrovannes et du programmateur.
Exemple 3 : grand jardin de 1000 m² avec pentes et obstacles
Ce cas illustre un terrain plus vaste, avec plusieurs usages et un peu de relief.
- Surface : 1000 m² dont 700 m² de pelouse, 200 m² de massifs, 100 m² de potager.
- Topographie : pente douce, quelques arbres isolés, une terrasse centrale.
Schéma :
- Réseau principal en étoile ou en boucle, enterré à 60 cm, partant du local technique.
- 4 à 6 électrovannes pour segmenter le jardin en zones homogènes (haut du terrain, bas du terrain, massifs, potager).
- Arroseurs à longue portée pour les grandes zones dégagées, complétés par des tuyères près des obstacles.
- Goutte-à-goutte ou micro-asperseurs pour les massifs et haies, avec une électrovanne dédiée.
Pour ce type de surface, les coûts au m² baissent : autour de 5 à 7 €/m² pour un jardin de 1000 à 1500 m², suivant la configuration, soit environ 5000 à 7000 € pour l’ensemble du système, hors aménagements spécifiques.
Coûts détaillés à intégrer dans ton schéma et ton projet
Un schéma sérieux tient compte du budget global, matériel, pose et fonctionnement. Cette vision complète évite les mauvaises surprises et aide à arbitrer entre plusieurs solutions.
Coûts de matériel et d’installation par m²
Le coût global se calcule en général au m², en combinant fourniture et main-d’œuvre.
- Matériel + installation : de 25 à 40 €/m² en moyenne, selon la qualité du matériel, la densité d’arroseurs et la difficulté des tranchées.
- Jardin < 200 m² : 10 à 15 €/m², car les petites installations mobilisent moins d’arroseurs, mais des temps de pose similaires.
- Jardin 1000-1500 m² : 5 à 7 €/m², grâce à un effet de volume sur le matériel et la main-d’œuvre.
- Pose seule : 5 à 10 €/m² si tu fournis le matériel.
À titre indicatif, certains devis moyens se situent autour de 5456 € TTC pour une installation complète dans un jardin résidentiel de taille intermédiaire.
Prix détaillés des principaux composants
Voici un aperçu des coûts unitaires à reporter sur ton plan lors du chiffrage :
| Élément | Ordre de prix |
|---|---|
| Tuyaux | Moins de 1 €/m pour les diamètres courants |
| Raccords | Moins de 3 € par unité |
| Asperseurs / Tuyères | 5 à 20 € par unité |
| Turbines | 10 à 150 € selon portée et options |
| Électrovanne | 20 à 50 € selon diamètre et marque |
| Programmateur | 40 à 500 €, soit environ 40 % du budget matériel |
| Étude technique | 150 à 300 € pour une conception détaillée |
En annotant ton schéma avec le nombre et la référence de chaque élément, tu obtiens un chiffrage précis, adapté à ton projet. Ce travail facilite ensuite la comparaison de devis ou la commande de matériel.
Coûts de fonctionnement annuels
Le plan d’arrosage influence directement la consommation d’eau et les coûts de fonctionnement. Une surface arrosée inutilement ou une surdensité d’arroseurs se ressentent sur la facture annuelle.
- Entretien : environ 10 % du coût initial par an (nettoyage, remplacement de buses, vérification des vannes et du programmateur).
- Consommation d’eau : entre 0,80 et 1 €/m²/an pour un jardin bien réglé.
- Prix de l’eau : autour de 3 €/m³ dans beaucoup de communes, valeur à adapter à ta facture locale.
En moyenne, sur un jardin standard, on observe un besoin d’environ 10 €/m²/an en fonctionnement global (eau + entretien de base). Intégrer ces chiffres dès la conception du schéma aide à calibrer la surface réellement à arroser et le niveau de précision de la programmation.
Du schéma au chantier : organisation et bonnes pratiques
Une fois le schéma validé, il devient la feuille de route du chantier. Tranchées, passage des tuyaux, réglage des arroseurs : chaque étape suit le plan pour limiter les improvisations sur le terrain.
Ordre logique des travaux à partir du plan
Le déroulé type s’articule généralement ainsi :
- Repérage au sol : report du schéma sur le terrain, traçage des tranchées à la bombe ou au cordeau.
- Ouverture des tranchées aux profondeurs prévues (25 cm pour les arroseurs, 40 cm pour les réseaux secondaires, 60 cm pour le principal).
- Pose des tuyaux, raccords et regards d’électrovannes en suivant rigoureusement le plan.
- Installation des arroseurs, réglage des hauteurs et angles, test visuel de la couverture.
- Rinçage du réseau, vérification des fuites, rebouchage progressif.
Conserve une copie de ton schéma mise à jour après les éventuels ajustements de chantier. Cette version "as-built" devient la référence pour toute réparation future.
Qualité du schéma et durabilité de l’installation
Un schéma détaillé favorise une installation durable :
- Les tranchées restent cohérentes, sans rebroussement inutile.
- Les électrovannes sont accessibles en regards clairement repérés.
- Les arroseurs restent alignés et réglables sans devoir recreuser.
- Les zones consomment chacune ce que l’arrivée d’eau peut réellement fournir.
Avec ce niveau de précision, l’arrosage automatique enterré devient un véritable outil de gestion de l’eau, pas seulement un confort. Le plan reste la pièce maîtresse qui relie technique, budget, entretien et qualité du jardin au fil des saisons.
