Au programme de l’enseignement scientifique en Terminale, l’étude d’une cellule photovoltaïque revient fréquemment dans les épreuves type E3C. Les notions de rendement, spectre solaire, conversion d’énergie, et caractéristiques électriques sont au cœur des exercices proposés. Pour réussir, il faut maîtriser non seulement la théorie, mais aussi les manipulations expérimentales courantes et les raisonnements quantitatifs. Ce corrigé détaillé propose une approche complète, rigoureuse et contextualisée pour mieux comprendre les enjeux et les pièges typiques liés à ce thème stratégique.
| Thématique | Technologie/Concept | Faits Clés | Avantages Notables |
|---|---|---|---|
| Technologies avancées | Cellules à Pérovskite | Potentiel de 30% d’efficacité, faible coût, production facile | Faible coût, haute performance, absorption large spectre |
| Technologies avancées | Cellules Tandem Pérovskite-Silicium | Rendement laboratoire >40% | Performances exceptionnelles combinées |
| Technologies avancées | Cellules à Couches Minces | Intégration facile, jusqu’en 2035 | Légèreté, flexibilité, design |
| Technologies avancées | Multi-Jonctions | Rendements records labo | Capture spectre solaire étendu |
| Rendement & Production | Panneaux Monocristallins | Efficacité commerciale jusqu’à 22% | Fiabilité, performance |
| Rendement & Production | Panneaux Polycristallins | Rendement 15–18% | Moins cher à produire |
| Rendement & Production | Techno. TOPCon | Utilise lumière réfléchie arrière | Efficacité supérieure |
| Innovations | Panneaux Bifaciaux | +30% de production | Idéal neige/désert, double face |
| Intégration Système | Stockage, IoT, IA | Développement BESS, supervision intelligente | Optimisation autonome |
| Performance | Mesures & Diagnostic | Courbe I-V, thermographie, électroluminescence | Détection fine des défauts |
| Performance | Éphémérides Solaires | Calculs pour optimiser orientation | Maximisation de l’ensoleillement |
| Économie | Coûts & Rentabilité | Rentabilité : 7 à 12 ans / 3000–6000 € | ROI rapide, économies long terme |
| Économie | Prix Watt Crête (Wc) | 0,135 €/Wc (+4%) pour premium | Qualité supérieure |
| Marché | Projections & Croissance | +19%/an jusqu’en 2030, 200 Md$ d’ici 2030 | Opportunité économique majeure |
| Marché | Tendances | Durabilité, recyclage, produits premium | Vision éco-responsable & haut de gamme |

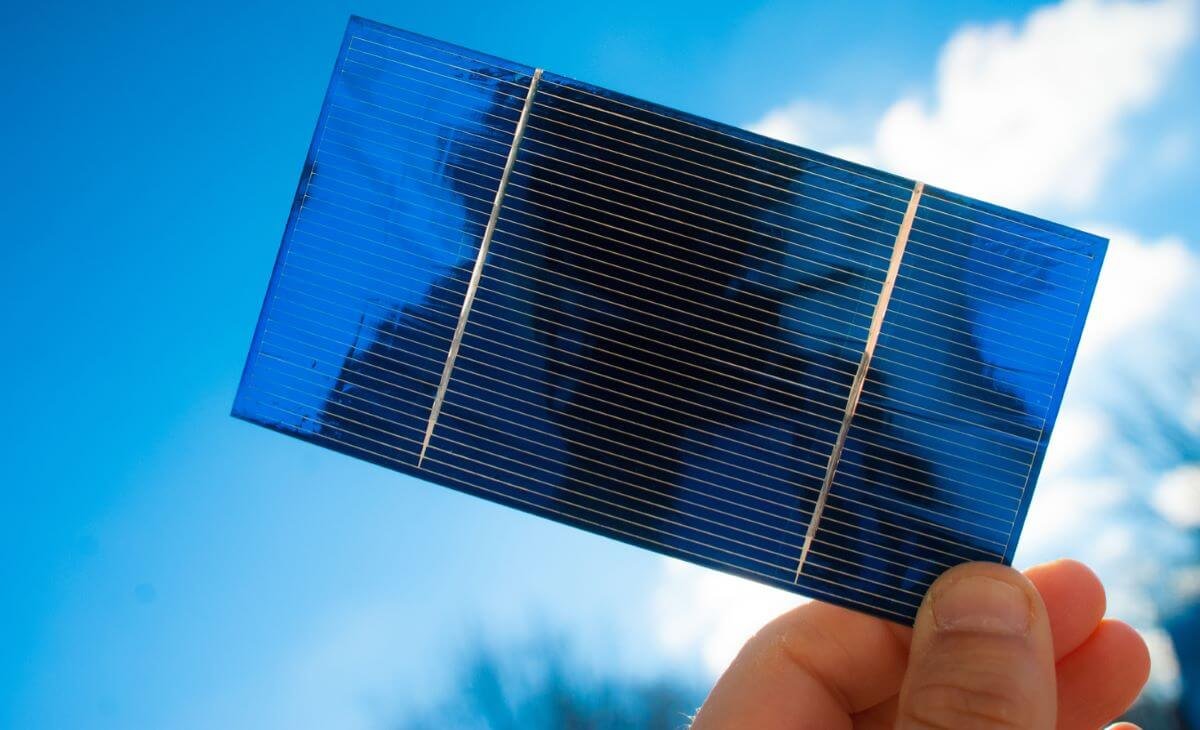

Analyse complète d’une étude de cellule photovoltaïque : corrigé pas à pas
Comprendre les objectifs pédagogiques de l’étude d’une cellule photovoltaïque
Ce type d’exercice a pour but d’évaluer la chaîne complète de conversion d’une énergie : de la lumière solaire à l’électricité. Il met en lien les lois de la physique avec les notions d’efficacité énergétique, de rendement, et de fonctionnement des dispositifs technologiques.
Les élèves doivent savoir exploiter des documents techniques (graphes, spectres, tableaux), faire des calculs numériques précis, argumenter en mobilisant les notions clés, et parfois proposer des pistes d’optimisation réalistes.
« Les cellules photovoltaïques convertissent une partie du rayonnement solaire en électricité. Le rendement de cette conversion dépend de nombreux facteurs, notamment la longueur d’onde, la température, ou encore l’orientation des panneaux. » (Extrait d’un sujet type E3C – Banque nationale).
1. Analyse du spectre solaire et des performances de la cellule
Évaluation de l’énergie utilisable par la cellule
Dans le corrigé d’un exercice sur le spectre du rayonnement solaire, une question type consiste à exploiter une courbe du flux énergétique émis par le soleil en fonction de la longueur d’onde pour déterminer la proportion que la cellule est capable d’absorber.
Écologie & ÉnergieMistral et poussières calcaires : l’ennemi invisible de vos panneaux photovoltaïques dans les Bouches-du-RhôneUne cellule au silicium amorphe, par exemple, capte efficacement la lumière entre 400 nm et 1100 nm. Il faut donc calculer l’aire sous la courbe dans cet intervalle et la comparer à l’aire totale pour estimer l’efficacité théorique maximale.
2. Étude de la caractéristique I-V de la cellule : intensité, tension, puissance
Calcul du point de puissance maximale
La courbe courant–tension (I-V) d’une cellule permet de déduire la puissance électrique produite au point où le produit U×I est maximal. Ce point est souvent noté Pmax.
Il est attendu que l’élève :
- Trace ou lise la courbe I(V) fournie ;
- Repère le point de puissance maximale ;
- Calcule le rendement énergétique : η = Pmax / P reçue.
« À tension de 0,45 V et courant de 120 mA, la puissance maximale est de 54 mW. L’énergie solaire reçue étant de 0,5 W/m² sur 10 cm², le rendement est de 10,8 %. »
Ce type d’analyse met en lumière les limites et le potentiel d’une cellule dans des conditions standards (25 °C, 1000 W/m², AM1.5).
3. Calculs récurrents dans les sujets E3C
Formules à maîtriser
Pour réussir un exercice type E3C sur les cellules photovoltaïques, il faut avoir totalement intégré certaines équations :
- P = U × I : puissance électrique instantanée.
- η = Puissance utile / Puissance reçue
- E = P × Δt : énergie produite sur une durée donnée.
- Utilisation d’unités correctes : W, m², s, etc.
Ce socle de formules permet de répondre aux calculs de base exigés dans 90 % des sujets traitant de ce thème.
4. Point méthode : exploitation de documents et analyse critique
Cet exercice se distingue d’un simple problème de physique par sa forte composante documentaire. L’élève doit interpréter le sens de données réelles, comme :
- Des spectres d’absorption
- Des fiches techniques (rendement, tension à vide, courant de court-circuit)
- Des relevés expérimentaux
Certaines questions peuvent porter sur l’évaluation de la pertinence d’un panneau dans un environnement spécifique, ou sur la comparaison entre technologies (mono et polycristallin, couches minces, etc.).
| Type de cellule | Rendement (%) | Coût de fabrication | Avantage principal |
|---|---|---|---|
| Monocristallin | 19 à 22 | Élevé | Bon rendement pour petite surface |
| Polycristallin | 15 à 18 | Moyen | Bon compromis coût/performance |
| À pérovskite | 25 à 30 (théorique) | Faible | Potentiel d’innovation |
5. Correction vidéo intégrale : un exercice corrigé étape par étape
Cette ressource vidéo propose une résolution complète d’un exercice type E3C sur le thème de l’étude d’une cellule photovoltaïque. Le professeur y explique chaque étape du raisonnement, la gestion des unités, la lecture graphique et la logique attendue.
6. Vers une perspective technologique : comprendre les limites actuelles
Les cellules traditionnelles atteignent un rendement maximal de 22 % en application commerciale. Pour aller au-delà, de nouvelles approches comme les cellules tandem pérovskite-silicium émergent, avec des taux supérieurs à 30 % testés en laboratoire. Objectif : capter un spectre solaire plus large grâce à des couches complémentaires.
L’étude d’une cellule photovoltaïque en enseignement scientifique prépare aussi à ces futurs enjeux. Elle sensibilise à la gestion durable de l’énergie, à l’analyse critique de la technologie, et à l’importance des compromis entre rendement, coût et impact environnemental.
7. Entraînement et préparation : améliorer sa méthode
Pour maîtriser le thème « étude d’une cellule photovoltaïque enseignement scientifique corrigé », il faut :
- S’entraîner avec des données réelles (puissances, tension, spectre)
- Faire des calculs d’ordres de grandeur pour valider ses résultats
- Travailler son argumentation écrite
- S’entraîner avec des exercices corrigés complets, incluant la rédaction attendue
Ce sujet transversal mêle technologie, physique, mathématique et enjeux énergétiques. En s’y préparant sérieusement, on maximise ses points et on enrichit ses connaissances en compréhension scientifique du monde moderne.
